Лабораторная работа №2

Цель работы

Целью работы является углублённое освоение встроенных функций табличного процессора, умение применять данный инструмент для вычисления разнообразных аналитических зависимостей,для построения и правильного оформления графиков функций.

Постановка задачи

Функции Y(X)и Z(X)заданы математическими формулами. Предстоит в соответствии с выданным индивидуальным заданием заполнить значениями соответствующую таблицу и по этой таблице построить графики данных функций. Заголовки, наименования осей и легенда должны обязательно присутствовать на графике, на оси Xдолжны быть нанесены отметки, повторяющие значения из таблицы.

Развёрнутое содержание работы

1. В зависимости от того, с какой программой собираетесь работать —  EXCEL 2010 иди с LibreOfficeCalc, откройте еёв Вашей рабочей станции, в отведённом Вам каталоге с помощью данного табличного процессорасоздайте новый файл — книгу, и  сохраните его, назвав своими  группой и фамилией, например 129Славина_2.

2. Аналогично предыдущей работе добавьте новый лист в созданную книгу:  новый лист  именуем  Лаб2.

3. В листе Лаб2 определите место для будущей таблицы. Разлинуйте пространство для будущих строк и столбцов и занесите в первый столбец таблицы следующее: в 1-ю строку X, а во 2-ю и 3-ю строки математические  формулыиз задания Y=... и Z=.... В ячейки на пересечении 1-й строки со 2-м и последующими столбцами впишите отметки из задания — реперные точки будущего графика.

Важно: выражения для математических формул должны соответствовать принятым стандартам написания, подстрочные и надстрочные индексы (например, показатель степени или основание логарифма)  не должны быть изображены на одном уровне с остальными символами формулы. Для правильного отображения таких элементов и их неискажённого отображения в легенде будущего графика  рекомендуется использовать шрифтовые наборы, в которых уже есть  готовые подстрочные или надстрочные индексы.

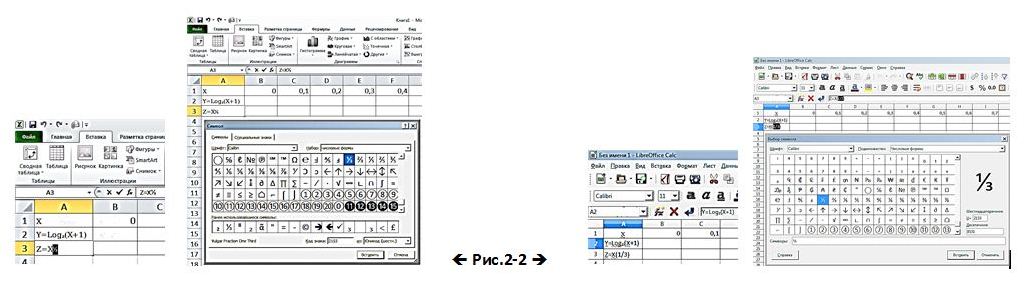

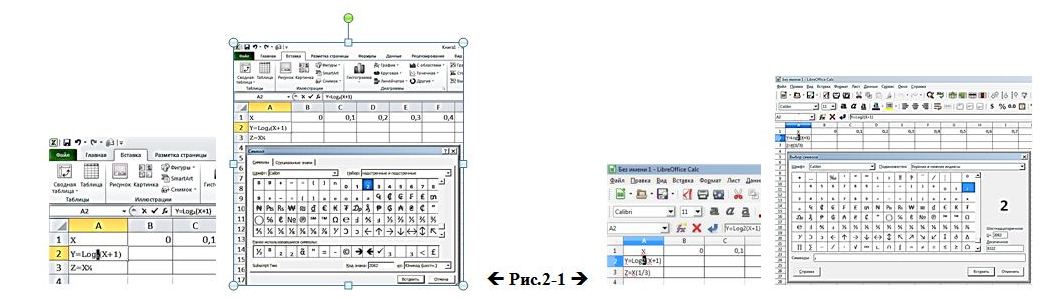

Пример подобной реализации показан на Рис.2-1, Рис.2-2

Используя условный язык табличного процессора, составьте выражение для Y=... и Z=....  Запишите эти выражения соответственно в ячейки на пересечении второй и третьей строк со вторым столбцом, замените X,  координатами ячейки, содержащей первую реперную точку (просто щелкните данную ячейку мышью) и  поставьте перед полученными выражениями  символ равенства.

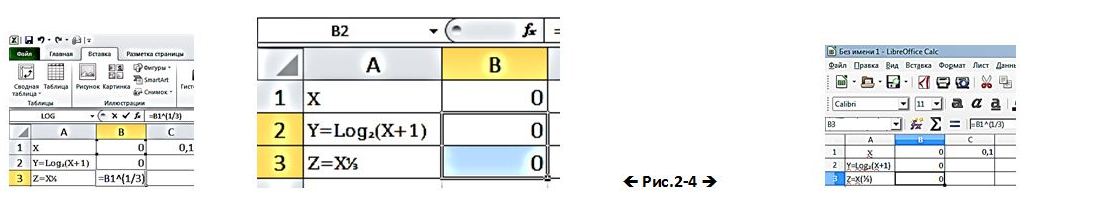

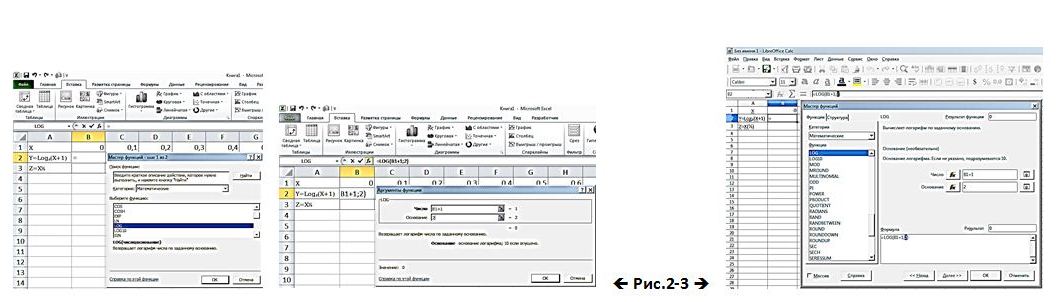

Пример показан на Рис.2-3, Рис.2-4

Важно:заметьте, что условный язык табличного процессора близок, но не совпадает со стандартным языком математики. В первую очередь это видно в обозначениях встроенных функций: в EXCEL 2010 для них частично использованы русские литеры, а в LibreOfficeCalc латинские. Для удобства пользователей в обеих программах имеется встроенный справочник по функциям.

Совет:если необходимо возвести операнд в степень, то для этого используют ^, набираемый клавишами SHIFT+6. Пусть, к примеру, надо написать выражение, где операнд – содержимое ячейки K7,надо возвести в степень 1/3, т.е попросту извлечь кубический корень. Тогда формула будет выглядеть так:  =K7^(1/3).

NB!Скобки при показателе степени обязательны, иначе операнд будет сперва возведён в первую степень, а затем результат возведения разделён на 3!

Теперь, если выражения для Y=... и Z=... записаны без ошибок, нажмите мышью данные ячейки и в этих ячейках должны появиться конкретные значения функций в первой реперной точке. Рис.2-4

Для того, чтобы распространить результат в первой реперной точке на остальные, применим уже известное Вам копирование ячеек, расположенных по одной линии. После проведения данной операции получаем полную таблицу значений Y=... и Z=...  во всех реперных точках.

4. На следующем этапе следует построить график заданных математических функций. Метод следующий: охватите мышью всю таблицу, включая 1-й столбец и 1-ю строку, в главном меню программы выберете Вставка и далее назначьте тип диаграммы:

· в  EXCEL 2010 Точечная и вариант с плавными линиями;

· в LibreOfficeCalc XYи также вариант только линии.

Пример выполнения иллюстрирован Рис.2-5

5. После выбора варианта диаграммы должно высветиться окно с первоначальной версией графика: необходимо дополнить график его наименованием, указать обозначения осей и сетку. Для этого используем  дополнительное окно, появляющееся при наведении мыши на контуры графика: в  Excel 2010 таким инструментом является окно Макет, а в LibreOfficeCalc — Мастер диаграмм. Кроме этого в LibreOfficeCalc можно задать параметры будущего графика непосредственно на начальном этапе.

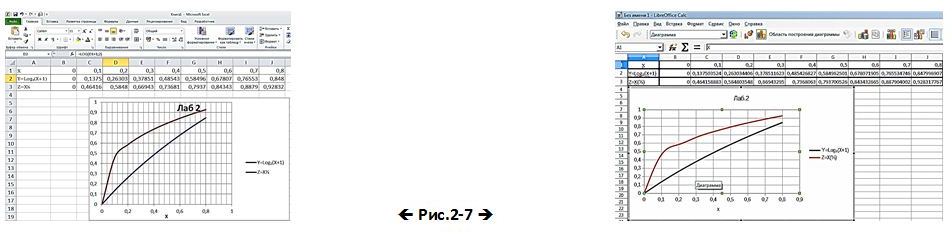

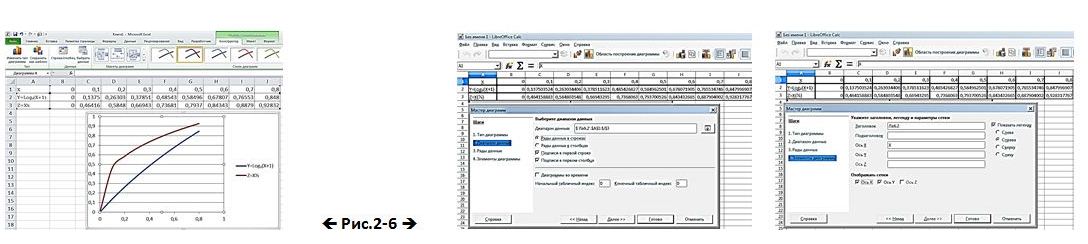

Пример показан на Рис.2-6, Рис.2-7

6. Файл содержащий итоговый документ скопируйте в указанный преподавателем сетевой каталог.Убедившись в успешном завершении копирования,  удалите файл с итоговым документом из каталога Вашей рабочей станции.
